Conheças os diferentes modelos de tomadas e interruptores

Tomadas e interruptores são acessórios simples, mas essenciais em um projeto de instalação elétrica. As tomadas fazem a ligação entre os circuitos elétricos e os dispositivos eletrônicos. Já os interruptores comandam os pontos de iluminação, acionando ou interrompendo o fluxo de energia.

Além de funcionais, esses mecanismos são fatores de segurança para o ambiente e podem, até, complementar a decoração. Por isso, é muito importante conhecê-los para fazer a escolha correta. Vamos saber mais sobre tomadas e interruptores?

Principais modelos de tomadas

Existem vários modelos diferentes de tomadas. Elas são encontradas com dois ou mais pinos, com entradas arredondadas ou achatadas, dentre outras especificações.

Além dessas variações, as tomadas são classificadas de acordo com a sua função. A tomada de energia é o modelo mais conhecido e utilizado no dia a dia. Existem também as tomadas para uso específico, como:

• tomada de informática: usada para conectar o cabo de rede que liga computadores à internet;
• tomada de telefonia: similar à tomada de informática, porém, serve para conectar um aparelho de telefone;
• tomada USB: usada para carregar e conectar aparelhos diversos com cabo USB;
• tomada de televisão: recebe apenas o cabo da antena da TV;
• tomada de piso: embutida no piso e com tampa protetora, é composta por eletrodutos;
• tomada industrial: apropriada para correntes de maior intensidade, utilizada por máquinas e equipamentos industriais;
• tomada HDMI: conecta dispositivos que realizam transmissão de áudio e vídeo;
• tomada de sobrepor: fica sobre a parede, sem perfurá-la;
• tomada inteligente: conecta ao wi-fi e pode ser acionada por comando de voz.

Em relação à quantidade e tipos de pinos, as tomadas são classificadas em:

Tipo A

Composta por dois pinos chatos, essa tomada é um modelo usado nas instalações elétricas antigas do Brasil. Em outros países, como Japão e Estados Unidos, ela ainda é muito aplicada.

Tipo B

A tomada tipo B possui dois pinos chatos e um redondo. Era um modelo muito comum no Brasil antes da padronização das tomadas. Hoje, só encontramos em equipamentos obsoletos.

Tipo C

Tomada com dois pinos redondos, um dos modelos mais comuns em todo o mundo, inclusive no Brasil. É versátil e se adapta bem aos diversos dispositivos eletrônicos. Apesar disso, não segue o padrão atual determinado pela legislação.

Tipo N

A tomada de três pinos redondos é o padrão utilizado aqui no Brasil, conforme a Norma Regulamentadora NBR 14.136. É um modelo ideal para dispositivos que precisam de aterramento devido ao maior risco de choques elétricos, como geladeiras, computadores e aparelhos de ar-condicionado.

Leia também: O que é e para que serve um relé de segurança?

Como escolher uma tomada?

A decisão pode parecer simples, mas a verdade é que escolher uma tomada é uma tarefa que exige a avaliação de alguns fatores, como:

Voltagem

Existem dois tipos de voltagem: 120v e 200v. A tomada escolhida deve ser condizente com a tensão elétrica do ambiente, assim como os aparelhos eletrônicos que serão utilizados.

Amperagem

Amperagem é a intensidade da corrente elétrica e costuma ser dividida em 10 amperes, para equipamentos mais simples como televisão, e 20 amperes para aparelhos mais complexos como secadores e ar-condicionados.

Quantidade de aparelhos conectados

O mais seguro é utilizar apenas um aparelho eletrônico em uma única tomada. Mas, é possível encontrar modelos de tomada para dois ou mais plugues e que podem ser usados sem riscos. Invista no que for mais apropriado para o seu ambiente.

Leia também: Automação residencial: o que é e como fazer?

Local de instalação

As tomadas tornam o uso de eletrodomésticos e eletroeletrônicos mais prático, simples e rápido. Por isso, a localização delas deve ser estratégica, ao lado de bancadas, superfícies e outros suportes de apoio.

Necessidade do ambiente

Como vimos, existem vários tipos de tomadas e cada ambiente pode ter necessidades diferentes de acordo com a sua funcionalidade. É importante encontrar a melhor opção de acordo com essas duas características.

Decoração do imóvel

As tomadas também podem fazer parte da decoração de um imóvel. Isso porque a placa da tomada, aquela parte que também serve de moldura, está disponível em diversas versões: branca, preta, colorida e personalizada.

Principais modelos de interruptores

Após conhecer alguns tipos de tomadas, vamos saber quais são os principais modelos de interruptores disponíveis no mercado? Veja só:

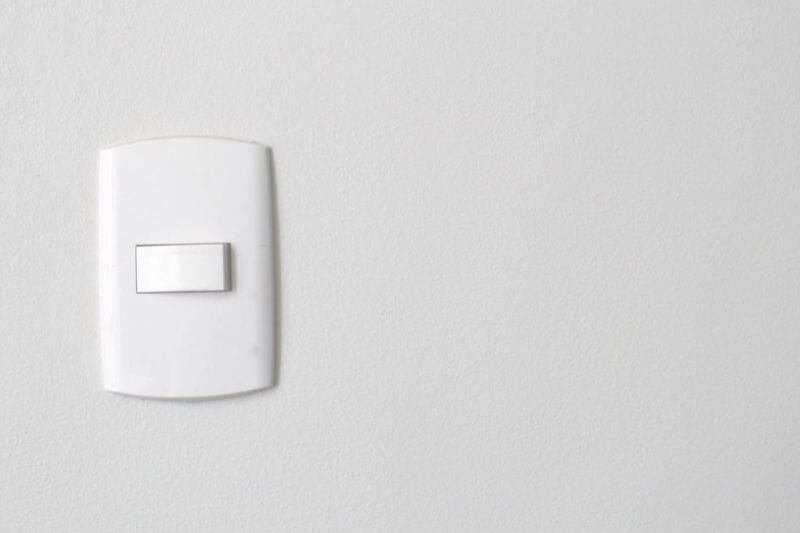

Interruptor simples

É o mais encontrado em imóveis residenciais e comerciais. Ele é caracterizado por um único botão de comando. A sua estrutura interna também é simples e serve para ligar ou desligar uma unidade ou um conjunto de lâmpadas.

Interruptor duplo

O interruptor duplo possui dois botões de liga e desliga. Ele é indicado para controlar a iluminação de duas lâmpadas diferentes de forma independente, sem interferir no funcionamento da outra.

Geralmente, as lâmpadas ficam localizadas em ambientes distintos, como na cozinha e na área de serviço.

Interruptor triplo

O interruptor triplo regula a iluminação de três lâmpadas distintas, também de forma autônoma.

Ele pode ser usado para controlar a iluminação de um único ambiente, com grande proporção espacial, ou de ambientes diferentes.

Interruptor intermediário

É indicado para espaços de grande extensão e com vários pontos de iluminação, como ginásios e pátios.

Esse interruptor possui apenas um botão de ação, mas com capacidade de controlar vários circuitos de iluminação.

Interruptor múltiplo

O interruptor múltiplo consegue controlar a iluminação de vários locais, de acordo com a necessidade de uso, a partir de um único ponto de comando.

Interruptor paralelo

O interruptor paralelo oferece comodidade e praticidade. Com ele, podemos ligar e desligar uma lâmpada usando interruptores diferentes, localizados no mesmo espaço, mas em pontos distintos.

Por exemplo, é possível desligar a lâmpada quando já estiver deitado na cama, sem precisar levantar e ir até o interruptor que usou para ligar a iluminação.

Outra forma de uso é ligar uma lâmpada nos primeiros degraus da escada e desligá-la quando chegar ao topo, usando outro interruptor.

Leia também: Como fazer manutenção elétrica na indústria?

Como escolher um interruptor?

Assim como acontece com as tomadas, a escolha do interruptor deve levar em conta alguns critérios importantes para o usuário do imóvel, como a segurança, a praticidade e a funcionalidade. Confira:

Projeto elétrico

A primeira dica é verificar o projeto elétrico do seu imóvel e utilizar as tomadas e interruptores conforme a orientação do eletricista. Caso queira modificar algo, chame um profissional e peça a ele para fazer os ajustes necessários.

Tamanho e funcionalidade do ambiente

Os interruptores deixam o ambiente mais confortável e prático, tudo isso devido ao controle da iluminação.

Dentre as opções citadas, priorize aquela que atende às suas necessidades iniciais e que irá otimizar a sua rotina, seja no trabalho ou em casa.

Os interruptores simples são ideais para ambientes pequenos, enquanto os duplos ou triplos atendem bem espaços de tamanho médio.

Por outro lado, os interruptores intermediários e paralelos são indicados para ambientes maiores ou que exigem uma iluminação personalizada, conforme o tipo de uso.

Decoração do imóvel

Assim como as tomadas, os interruptores também são um elemento a mais na decoração e devem ser escolhidos de forma a manter o estilo de cada imóvel, sem afetar a harmonia do ambiente.

Junto ou separado?

O interruptor pode ser vendido separadamente ou em conjunto, com placa, módulo e suporte.

A placa funciona como uma moldura. Já o módulo contém a tomada, com os pinos escolhidos. O suporte acomoda os fios e os parafusos de fixação.

Leia também: Automação predial: o que é, para que serve e como fazer?

Como é feita a instalação de interruptores e tomadas?

A instalação de interruptores e tomadas deve ser feita por profissionais habilitados, como os eletricistas. São pessoas com conhecimento técnico e experiência, capazes de realizar um trabalho com segurança e eficiência.

Tomadas

Confira as etapas da instalação de uma tomada:

1. Desligar o disjuntor;
2. Encontrar os fios internos, chamados de fase, neutro e terra, e encaixá-los na tomada que irá ser instalada. O fio neutro fica no centro e os outros nas laterais;
3. Se houver algum fio desencapado, é importante remover a parte danificada;
4. Ligar o disjuntor novamente e verificar se a tomada está funcionando.

Interruptores

A instalação de interruptores segue um processo bem parecido. Veja só:

1. Desligar a chave geral;
2. Identificar os fios disponíveis. Se houver algum fio desencapado, cortar a ponta com um alicate para deixá-lo pronto para uso;
3. Fazer a conexão dos fios. Diferente das tomadas, o interruptor não tem fio terra, apenas o fase e o retorno;
4. O fio neutro é conectado à lâmpada e o fio fase passa pelo quadro de energia;
5. Após as instalações, é possível conectar os bornes que sobraram no interruptor e na lâmpada, usando um cabo para fazer o retorno da corrente.

Alkane: soluções em energia

Tomadas e interruptores são elementos indispensáveis em um projeto de instalação elétrica, por isso é importante tirar todas as dúvidas sobre esses equipamentos.

Conte com as soluções da Alkane para melhorar a eficiência energética de ambientes residenciais, comerciais e industriais, com tecnologia, agilidade e qualidade.
